产品介绍

产品特性

●封闭式 ●自动对中纠正安装偏差 ●安装LIN-11标准滑动膜 ●卡簧固定

标准规格查询

LIN-11RS 调心塑料直线轴承，公制尺寸

产品编码：

d1 [mm]：

50

d1-最大公差 [mm]：

+0.130

d1-最小公差 [mm]：

+0.050

d2 h7[mm]：

74.7

B h10[mm]：

99.8

B1 H10[mm]：

78

dn H10[mm]：

70.5

s H10[mm]：

2.65

ds H10[mm]：

74

do H10[mm]：

69.4

o [mm]：

2.86

e [mm]：

25

R [mm]：

157

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.062

孔-最大公差 [mm]：

+0.030

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 [mm]：

10

d1-最大公差 [mm]：

+0.115

d1-最小公差 [mm]：

+0.040

d2 h7[mm]：

61.7

B h10[mm]：

79.8

B1 H10[mm]：

60.9

dn H10[mm]：

57.8

s H10[mm]：

2.15

ds H10[mm]：

61

do H10[mm]：

56.4

o [mm]：

2.86

e [mm]：

20

R [mm]：

100

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.062

孔-最大公差 [mm]：

+0.030

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 [mm]：

30

d1-最大公差 [mm]：

+0.0110

d1-最小公差 [mm]：

+0.040

d2 h7[mm]：

46.7

B h10[mm]：

67.8

B1 H10[mm]：

52.1

dn H10[mm]：

43.5

s H10[mm]：

1.85

ds H10[mm]：

46.0

do H10[mm]：

41.4

o [mm]：

2.86

e [mm]：

15

R [mm]：

57

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.052

孔-最大公差 [mm]：

+0.025

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 [mm]：

25

d1-最大公差 [mm]：

+0.091

d1-最小公差 [mm]：

+0.030

d2 h7[mm]：

39.8

B h10[mm]：

57.8

B1 H10[mm]：

44.1

dn H10[mm]：

36.5

s H10[mm]：

1.85

ds H10[mm]：

39.5

do H10[mm]：

34.4

o [mm]：

2.86

e [mm]：

12.5

R [mm]：

39

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.052

孔-最大公差 [mm]：

+0.025

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 [mm]：

20

d1-最大公差 [mm]：

+0.091

d1-最小公差 [mm]：

+0.030

d2 h7[mm]：

31.8

B h10[mm]：

44.8

B1 H10[mm]：

31.5

dn H10[mm]：

29.6

s H10[mm]：

1.6

ds H10[mm]：

31.5

do H10[mm]：

26.4

o [mm]：

2.86

e [mm]：

10

R [mm]：

50

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.052

孔-最大公差 [mm]：

+0.025

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 [mm]：

16

d1-最大公差 [mm]：

+0.088

d1-最小公差 [mm]：

+0.030

d2 h7[mm]：

25.8

B h10[mm]：

35.9

B1 H10[mm]：

24.9

dn H10[mm]：

24.2

s H10[mm]：

1.3

ds H10[mm]：

25.5

do H10[mm]：

20.4

o [mm]：

2.86

e [mm]：

8

R [mm]：

32

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.043

孔-最大公差 [mm]：

+0.021

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 [mm]：

12

d1-最大公差 [mm]：

+0.088

d1-最小公差 [mm]：

+0.030

d2 h7[mm]：

21.8

B h10[mm]：

31.9

B1 H10[mm]：

22.8

dn H10[mm]：

20.5

s H10[mm]：

1.3

ds H10[mm]：

21.5

do H10[mm]：

18.4

o [mm]：

1.86

e [mm]：

6

R [mm]：

18

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.043

孔-最大公差 [mm]：

+0.021

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 [mm]：

10

d1-最大公差 [mm]：

+0.088

d1-最小公差 [mm]：

+0.030

d2 h7[mm]：

18.8

B h10[mm]：

28.9

B1 H10[mm]：

21.8

dn H10[mm]：

17.5

s H10[mm]：

1.3

ds H10[mm]：

18.5

do H10[mm]：

15.4

o [mm]：

1.86

e [mm]：

5

R [mm]：

13

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.036

孔-最大公差 [mm]：

+0.021

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

订购产品

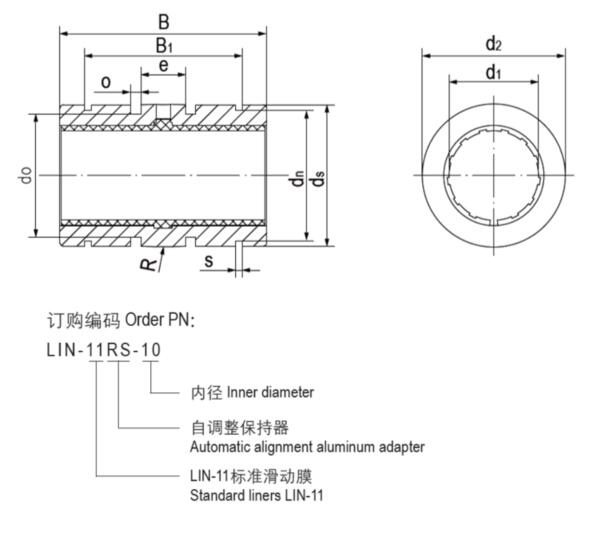

结构图片
