产品介绍

产品特性

●加长设计 ●内部安装2个LIN-11R直线轴承 ●螺栓固定

标准规格查询

LIN-11GL 加长设计塑料直线轴承座，公制尺寸

产品编码：

d1 [mm]：

40

d1-最大公差 [mm]：

+0.115

d1-最小公差 [mm]：

+0.040

h [mm]：

40

D [mm]：

51

W [mm]：

102

H [mm]：

78

G [mm]：

62

A [mm]：

20

J [mm]：

80

E [mm]：

11

S1 [mm]：

M10*25

S2 [mm]：

8.7

K [mm]：

150

L [mm]：

180

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.062

*订货周期 [wks]：

stocks

d1 [mm]：

30

d1-最大公差 [mm]：

+0.110

d1-最小公差 [mm]：

+0.040

h [mm]：

30

D [mm]：

39

W [mm]：

78

H [mm]：

59.5

G [mm]：

49

A [mm]：

15

J [mm]：

58

E [mm]：

10

S1 [mm]：

M8*18

S2 [mm]：

7

K [mm]：

132

L [mm]：

154

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.052

*订货周期 [wks]：

stocks

d1 [mm]：

25

d1-最大公差 [mm]：

+0.091

d1-最小公差 [mm]：

+0.030

h [mm]：

26

D [mm]：

38

W [mm]：

76

H [mm]：

51.5

G [mm]：

41

A [mm]：

12

J [mm]：

54

E [mm]：

11

S1 [mm]：

M8*18

S2 [mm]：

7

K [mm]：

119

L [mm]：

136

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.052

*订货周期 [wks]：

stocks

d1 [mm]：

20

d1-最大公差 [mm]：

+0.091

d1-最小公差 [mm]：

+0.030

h [mm]：

21

D [mm]：

27

W [mm]：

54

H [mm]：

41

G [mm]：

35

A [mm]：

11

J [mm]：

40

E [mm]：

7

S1 [mm]：

M6*12

S2 [mm]：

5.2

K [mm]：

90

L [mm]：

106

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.052

*订货周期 [wks]：

stocks

d1 [mm]：

16

d1-最大公差 [mm]：

+0.088

d1-最小公差 [mm]：

+0.030

h [mm]：

19

D [mm]：

25

W [mm]：

50

H [mm]：

38.5

G [mm]：

32.5

A [mm]：

9

J [mm]：

36

E [mm]：

7

S1 [mm]：

M5*12

S2 [mm]：

4.3

K [mm]：

79

L [mm]：

89

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.043

*订货周期 [wks]：

stocks

订购产品

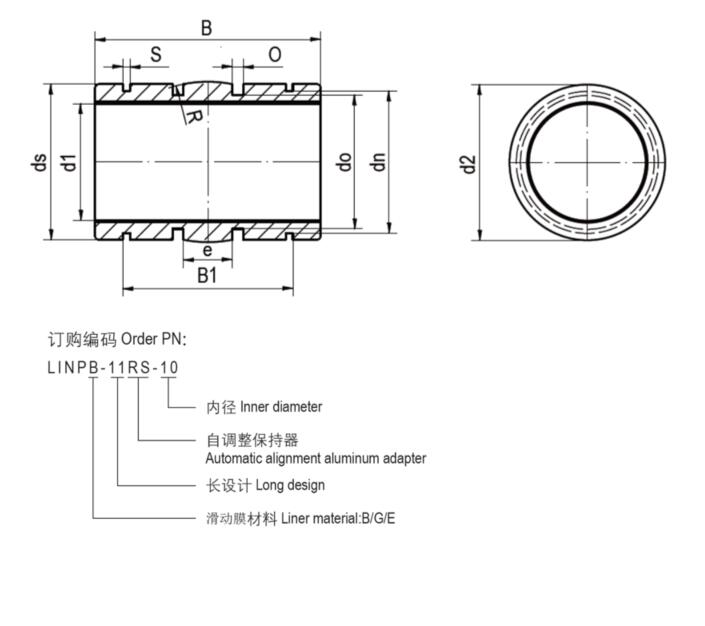

结构图片
