产品介绍

产品特性

●封闭式标准设计 ●安装LIN-01滑动膜 ●卡簧固定

标准规格查询

LIN-11R 工程塑料直线轴承，公制尺寸

产品编码：

d1 [mm]：

50

d1-最大公差 [mm]：

+0.130

d1-最小公差 [mm]：

+0.050

d2 h7[mm]：

75

B h10 [mm]：

100

B1 H10 [mm]：

77.3

dn H10 [mm]：

70.5

s H10 [mm]：

2.65

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.062

孔-最大公差 [mm]：

+0.030

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 [mm]：

40

d1-最大公差 [mm]：

+0.115

d1-最小公差 [mm]：

+0.040

d2 h7[mm]：

62

B h10 [mm]：

80

B1 H10 [mm]：

60.3

dn H10 [mm]：

57.8

s H10 [mm]：

2.15

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.062

孔-最大公差 [mm]：

+0.030

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 [mm]：

30

d1-最大公差 [mm]：

+0.110

d1-最小公差 [mm]：

+0.040

d2 h7[mm]：

47

B h10 [mm]：

68

B1 H10 [mm]：

51.7

dn H10 [mm]：

43.5

s H10 [mm]：

1.85

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.052

孔-最大公差 [mm]：

+0.025

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 [mm]：

25

d1-最大公差 [mm]：

+0.091

d1-最小公差 [mm]：

+0.030

d2 h7[mm]：

40

B h10 [mm]：

58

B1 H10 [mm]：

43.7

dn H10 [mm]：

36.5

s H10 [mm]：

1.85

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.052

孔-最大公差 [mm]：

+0.025

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 [mm]：

20

d1-最大公差 [mm]：

+0.091

d1-最小公差 [mm]：

+0.030

d2 h7[mm]：

32

B h10 [mm]：

45

B1 H10 [mm]：

31.2

dn H10 [mm]：

29.6

s H10 [mm]：

1.6

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.052

孔-最大公差 [mm]：

+0.025

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 [mm]：

16

d1-最大公差 [mm]：

+0.088

d1-最小公差 [mm]：

+0.030

d2 h7[mm]：

26

B h10 [mm]：

36

B1 H10 [mm]：

24.6

dn H10 [mm]：

24.2

s H10 [mm]：

1.3

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.043

孔-最大公差 [mm]：

+0.021

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 [mm]：

12

d1-最大公差 [mm]：

+0.088

d1-最小公差 [mm]：

+0.030

d2 h7[mm]：

22

B h10 [mm]：

32

B1 H10 [mm]：

22.6

dn H10 [mm]：

20.5

s H10 [mm]：

1.3

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.043

孔-最大公差 [mm]：

+0.021

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 [mm]：

10

d1-最大公差 [mm]：

+0.088

d1-最小公差 [mm]：

+0.030

d2 h7[mm]：

19

B h10 [mm]：

29

B1 H10 [mm]：

21.6

dn H10 [mm]：

17.5

s H10 [mm]：

1.3

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.036

孔-最大公差 [mm]：

+0.021

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 [mm]：

8

d1-最大公差 [mm]：

+0.083

d1-最小公差 [mm]：

+0.025

d2 h7 [mm]：

16

B h10 [mm]：

25

B1 H10 [mm]：

16.2

dn H10 [mm]：

15.2

s H10 [mm]：

1.1

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.030

孔-最大公差 [mm]：

+0.018

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

d1 [mm]：

6

d1-最大公差 [mm]：

+0.068

d1-最小公差 [mm]：

+0.020

d2 h7[mm]：

12

B h10 [mm]：

22

B1 H10 [mm]：

14.2

dn H10 [mm]：

11.5

s H10 [mm]：

1.1

轴-最大公差 [mm]：

0

轴-最小公差 [mm]：

-0.030

孔-最大公差 [mm]：

+0.018

孔-最小公差 [mm]：

0

*订货周期 [wks]：

stocks

订购产品

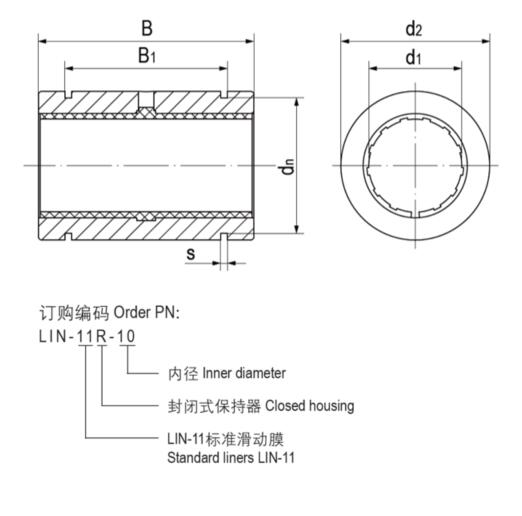

结构图片
